Aula 7 — UART: Primeiros Bytes

Duração estimada: 30 minutos Bloco: 3 de 3 — Integração e preparação para UART

Objetivos

Ao final desta aula você será capaz de:

1. Conceito

O que é UART?

UART significa Universal Asynchronous Receiver/Transmitter — em português, Transmissor/Receptor Universal Assíncrono. É uma das formas mais antigas e simples de comunicação serial entre dispositivos.

A ideia é direta: em vez de enviar 8 bits ao mesmo tempo por 8 fios, a UART envia um bit de cada vez por um único fio, em sequência. O receptor reconstrói o byte original na outra ponta.

Transmissor                         Receptor
    │                                   │
    │  ── TX ──────────────── RX ──►    │
    │  ◄─ RX ──────────────── TX ──     │
    │                                   │
  [envia bits]                    [reconstrói byte]

Dois fios de dados: TX (transmissão) e RX (recepção). A conexão é sempre em crossover: TX de um lado vai ao RX do outro.

Baud rate

A velocidade da UART é medida em baud — bits por segundo. Os dois lados precisam usar exatamente o mesmo valor, ou a comunicação falha. O valor mais comum em exemplos didáticos é 9600 bps.

O byte que você já conhece

Quando a UART recebe um byte, ele chega em MicroPython como um inteiro — o mesmo tipo que usamos nas aulas anteriores. Tudo que aprendemos sobre bits, máscaras e operadores continua válido aqui.

2. A limitação do Wokwi — e a solução

Leia com atenção antes de montar o circuito.

No ESP32, a UART0 é usada pelo Wokwi para o monitor serial (o terminal onde você vê os print()). Isso significa que ela não está disponível para comunicação entre dispositivos — qualquer tentativa de usá-la para outro fim causará conflito.

Solução adotada: loopback com UART1 e UART2

Usamos as outras duas UARTs disponíveis no ESP32 e as conectamos internamente por fios no próprio diagrama, simulando duas placas:

  UART1 (transmissora)          UART2 (receptora)
  TX → GPIO 4    ──────────►   GPIO 16 ← RX
  RX → GPIO 5    ◄──────────   GPIO 17 ← TX

A UART1 faz o papel do transmissor (quem envia o comando). A UART2 faz o papel do receptor (quem executa a ação). O monitor serial (UART0) continua disponível para os print().

Importante: nesta configuração, o método .any() funciona normalmente para UART1 e UART2, pois não há conflito com o monitor serial. O conflito ocorre apenas quando se tenta usar UART0 para comunicação ao mesmo tempo em que o monitor serial está ativo.

Na aplicação real (duas placas físicas)

Com hardware real, cada placa tem sua própria UART0 disponível e não há conflito. O código pode usar uart.any() normalmente, e as placas se comunicam por fios TX→RX cruzados. Veja a seção 6 desta aula para o esquema de ligação física.

3. Circuito — Wokwi (loopback)

Componente Quantidade
ESP32 DevKit C V4 1
LED vermelho 1
Resistor 330 Ω 1
Botão (pushbutton) 1

Conexões internas (fios no diagrama):

GPIO 4  (TX1) ──────► GPIO 16 (RX2)   ← fio de dados TX→RX
GPIO 17 (TX2) ──────► GPIO 5  (RX1)   ← fio de retorno (opcional)

GPIO 13 ──► Botão ──► GND  (pull-up interno ativado no código)
GPIO 2  ──► R330  ──► LED  ──► GND

O botão usa pull-up interno — sem resistor externo necessário. Pin.PULL_UP garante leitura 1 em repouso e 0 quando pressionado.

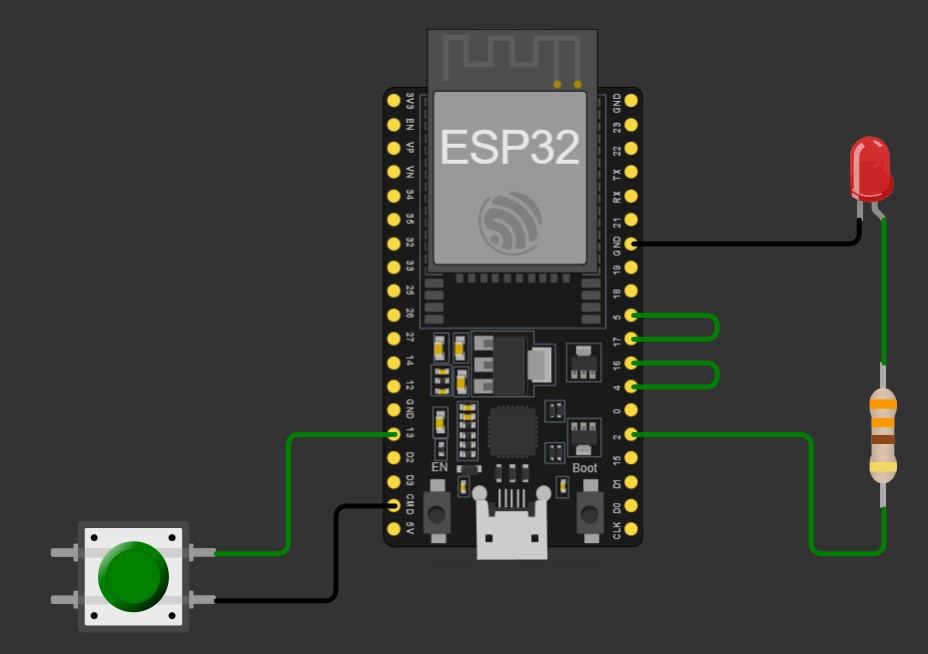

A imagem abaixo mostra o circuito montado com os fios de loopback em destaque:

Circuito loopback ESP32 — Aula 7

4. Circuito Wokwi — diagram.json

Este circuito foi validado no Wokwi. Cole o conteúdo abaixo no arquivo diagram.json do seu projeto.

{
  "version": 1,
  "author": "RMB - Mini Curso Embarcados — Aula 7",
  "editor": "wokwi",
  "parts": [
    {
      "type": "board-esp32-devkit-c-v4",
      "id": "esp",
      "top": 0,
      "left": 0,
      "attrs": { "env": "micropython-20231227-v1.22.0" }
    },
    {
      "type": "wokwi-led",
      "id": "led1",
      "top": 34.8,
      "left": 176.6,
      "attrs": { "color": "red", "flip": "" }
    },
    {
      "type": "wokwi-pushbutton",
      "id": "btn1",
      "top": 198.2,
      "left": -134.4,
      "attrs": { "color": "green", "xray": "1" }
    },
    {
      "type": "wokwi-resistor",
      "id": "r1",
      "top": 158.4,
      "left": 172.25,
      "rotate": 90,
      "attrs": { "value": "330" }
    }
  ],
  "connections": [
    [ "esp:TX",  "$serialMonitor:RX", "", [] ],
    [ "esp:RX",  "$serialMonitor:TX", "", [] ],
    [ "r1:1",    "led1:A",   "green", [ "v-19.2" ] ],
    [ "btn1:2.r","esp:CMD",  "black", [ "h48.2", "v-9.4" ] ],
    [ "esp:4",   "esp:16",   "green", [ "h33.64", "v-9.6" ] ],
    [ "esp:17",  "esp:5",    "green", [ "h33.64", "v-9.6" ] ],
    [ "esp:13",  "btn1:1.r", "green", [ "h-43.01", "v48" ] ],
    [ "r1:2",    "esp:2",    "green", [ "v18", "h-29.35", "v-48" ] ],
    [ "esp:GND.3","led1:C",  "black", [ "h62.44", "h28.4" ] ]
  ],
  "dependencies": {}
}

Link do projeto Wokwi validado: https://wokwi.com/projects/462409529242615809

5. Código — Wokwi (loopback)

# ============================================================
# Aula 7 — Loopback UART (simulação Wokwi)
#
# Simula comunicação entre duas UARTs em um único ESP32.
# UART1 (transmissora) envia bytes ao pressionar o botão.
# UART2 (receptora) lê os bytes e controla o LED.
#
# Conexão interna (fios no diagram.json):
#   GPIO 4  (TX1) → GPIO 16 (RX2)
#   GPIO 17 (TX2) → GPIO 5  (RX1)
#
# Protocolo simples:
#   b'\x01' → acende LED
#   b'\x00' → apaga LED
#
# Baud rate: 9600 bps
# ============================================================

from machine import UART, Pin   # type: ignore[import]
import time

# --- configuração das UARTs ---
uart_tx = UART(1, baudrate=9600, tx=4,  rx=5)    # transmissora
uart_rx = UART(2, baudrate=9600, tx=17, rx=16)   # receptora
# Pico: uart_tx = UART(1, baudrate=9600, tx=Pin(4),  rx=Pin(5))
# Pico: uart_rx = UART(0, baudrate=9600, tx=Pin(0),  rx=Pin(1))

# --- periféricos ---
botao = Pin(13, Pin.IN, Pin.PULL_UP)   # pull-up interno: repouso = 1
led   = Pin(2,  Pin.OUT)
led.value(0)
# Pico: botao = Pin(14, Pin.IN, Pin.PULL_UP) | led = Pin(15, Pin.OUT)

# --- estado anterior do botão (detecção de borda) ---
estado_anterior = 1   # repouso com pull-up

print("Aula 7 — Loopback UART iniciado.")
print("Pressione o botão para acionar o LED via UART.")

# --- loop principal ---
while True:

    # ── TRANSMISSORA: detecta mudança de estado do botão ──────────
    estado_atual = botao.value()

    if estado_atual != estado_anterior:       # houve mudança?
        estado_anterior = estado_atual

        if estado_atual == 0:                 # botão pressionado
            uart_tx.write(b'\x01')            # envia byte LIGAR
            print("[TX] Enviou 0x01 → LIGAR")
        else:                                 # botão solto
            uart_tx.write(b'\x00')            # envia byte DESLIGAR
            print("[TX] Enviou 0x00 → DESLIGAR")

    # ── RECEPTORA: lê byte e age ───────────────────────────────────
    if uart_rx.any():                         # há dado disponível?
        dado = uart_rx.read(1)                # lê 1 byte

        if dado == b'\x01':
            led.value(1)
            print("[RX] Recebeu 0x01 → LED LIGADO")
        elif dado == b'\x00':
            led.value(0)
            print("[RX] Recebeu 0x00 → LED DESLIGADO")

    time.sleep(0.02)   # cadência do loop

6. Aplicação real — duas placas físicas

Com duas placas ESP32 físicas, a UART0 de cada placa fica livre para comunicação. Conecte as placas com três fios:

Placa A (transmissora)        Placa B (receptora)
   TX (GPIO1) ──────────────► RX (GPIO3)
   RX (GPIO3) ◄────────────── TX (GPIO1)
   GND        ──────────────  GND         ← obrigatório!

O GND compartilhado é indispensável. Sem ele, a referência de tensão entre as placas é indefinida e a comunicação falha.

Código — Placa A (transmissora):

from machine import UART, Pin
import time

uart = UART(0, baudrate=9600)   # UART0 livre na placa física
botao = Pin(13, Pin.IN, Pin.PULL_UP)
estado_anterior = 1

print("Placa A — Transmissora pronta.")

while True:
    estado_atual = botao.value()
    if estado_atual != estado_anterior:
        estado_anterior = estado_atual
        if estado_atual == 0:
            uart.write(b'\x01')
            print("[TX] Enviou 0x01 → LIGAR")
        else:
            uart.write(b'\x00')
            print("[TX] Enviou 0x00 → DESLIGAR")
    time.sleep(0.02)

Código — Placa B (receptora):

from machine import UART, Pin
import time

uart = UART(0, baudrate=9600)
led  = Pin(2, Pin.OUT)
led.value(0)

print("Placa B — Receptora pronta.")

while True:
    if uart.any():
        dado = uart.read(1)
        if dado == b'\x01':
            led.value(1)
            print("[RX] LED LIGADO")
        elif dado == b'\x00':
            led.value(0)
            print("[RX] LED DESLIGADO")
    time.sleep(0.02)

Use o Thonny para gravar e executar os códigos nas duas placas. Execute primeiro a Placa B (receptora), depois a Placa A (transmissora).

7. Experimento

Execute o código de loopback no Wokwi e observe o terminal serial.

a) Pressione e solte o botão. Quantas linhas aparecem no terminal a cada ciclo completo?

b) Complete a tabela com o que você observou:

Ação Byte enviado (TX) LED Mensagem no terminal
Botão pressionado ____ __ _________
Botão solto ____ __ _________

c) Por que o código detecta a mudança de estado do botão (estado_atual != estado_anterior) em vez de simplesmente ler botao.value() a cada iteração?

d) O botão usa Pin.PULL_UP. Isso significa que em repouso o pino lê 1. Por que então o código envia b'\x01' (LIGAR) quando estado_atual == 0?

e) Troque b'\x01' por b'\x02' no código e execute. O que acontece? Por quê?

8. Desafio

Desafio principal: adicione um segundo LED (GPIO 4) e expanda o protocolo:

Byte Ação
0x01 Acende LED 1
0x00 Apaga LED 1
0x03 Acende LED 2
0x02 Apaga LED 2
led2 = Pin(4, Pin.OUT)

# dentro do bloco de recepção:
if dado == b'\x03':
    led2.value(1)
    print("[RX] LED2 LIGADO")
elif dado == b'\x02':
    led2.value(0)
    print("[RX] LED2 DESLIGADO")

Desafio bônus: use dois botões — um para cada LED. Quando o botão A for pressionado, envia o comando para LED1; quando o botão B for pressionado, envia para LED2.

Resumo da aula
