Aula 6 — Flags na Prática: Máquina de Lavar

Duração estimada: 30 minutos Bloco: 3 de 3 — Integração e preparação para UART

Objetivos

Ao final desta aula você será capaz de:

Usar flags de bits para representar condições simultâneas de um sistema
Setar, limpar e testar flags com |=, &= ~ e &
Combinar flags com uma máquina de estados para controlar comportamento
Identificar quando usar um estado e quando usar uma flag

1. Conceito

Estado vs. Flag — qual a diferença?

Na Aula 5 aprendemos que uma máquina de estados está sempre em um único estado por vez. O semáforo nunca está verde e vermelho ao mesmo tempo — ele está em um único estado por vez, e muda de um para outro quando uma condição acontece.

Mas sistemas reais têm situações mais complexas, onde várias condições podem ser verdadeiras ao mesmo tempo.

Pense numa máquina de lavar. Ela pode estar:

Ligada — e ao mesmo tempo com a tampa aberta
Ligada — e ao mesmo tempo com o ciclo ativo e a tampa fechada
Ligada — e ao mesmo tempo com o ciclo concluído e aguardando o usuário

Essas condições são independentes entre si. A tampa pode abrir ou fechar a qualquer momento, independente de o ciclo estar ativo ou não. Criar um estado separado para cada combinação possível seria impraticável — seriam dezenas de estados.

É aí que entram as flags: cada flag é um único bit que representa uma condição. Várias flags podem estar ativas ao mesmo tempo, e cada uma pode ser ligada ou desligada sem afetar as outras.

A máquina de lavar desta aula

Nossa máquina de lavar tem dois estados e quatro flags:

Estados — onde o sistema está:

Estado	Significado
`DESLIGADA`	Máquina sem energia — nenhuma flag ativa
`LIGADA`	Máquina energizada — flags controlam o que acontece

Flags — como o sistema está (dentro do estado LIGADA):

Flag	Bit	LED	Significado
`FLAG_LIGADO`	0	Verde	Sistema energizado
`FLAG_CICLO_ATIVO`	1	Azul	Lavagem em andamento
`FLAG_TAMPA_ABERTA`	2	Amarelo	Tampa aberta — ciclo pausado
`FLAG_CICLO_CONCLUIDO`	3	Vermelho	Lavagem finalizada

Representadas em um único byte:

Byte de flags:   0b 0 0 0 0  FC  FTA  FCA  FL
                              │    │    │    └── FLAG_LIGADO          (bit 0)
                              │    │    └─────── FLAG_CICLO_ATIVO     (bit 1)
                              │    └──────────── FLAG_TAMPA_ABERTA    (bit 2)
                              └───────────────── FLAG_CICLO_CONCLUIDO (bit 3)

Exemplo de leitura: se flags = 0b00000111, os bits 0, 1 e 2 estão em 1 — significa que a máquina está ligada, o ciclo está ativo e a tampa está aberta (ciclo pausado).

O diagrama da máquina de lavar

O diagrama abaixo mostra os dois estados e as transições. As flags não aparecem como setas — elas vivem dentro do estado LIGADA e mudam conforme os eventos:

                        [btn_liga]
             ┌─────────────────────────────────────────┐
             │                                         │
    início   │                                         │
      ──►  ( DESLIGADA )  ──[btn_liga]──►  ( LIGADA )  │
                                              │         │
                              ┌───────────────┘         │
                              │  Flags internas:        │
                              │  FLAG_LIGADO = 1        │
                              │  FLAG_CICLO_ATIVO       │
                              │    0 → parado           │
                              │    1 → lavando          │
                              │  FLAG_TAMPA_ABERTA      │
                              │    0 → fechada (OK)     │
                              │    1 → aberta (pausa!)  │
                              │  FLAG_CICLO_CONCLUIDO   │
                              │    0 → em andamento     │
                              │    1 → finalizado       │
                              └─────────────────────────┘

Leitura do diagrama:

O círculo ( DESLIGADA ) é o estado inicial — indicado pela seta ──►

A seta ──[btn_liga]──► indica que pressionar o botão muda de estado

Dentro de ( LIGADA ), as flags mudam conforme os eventos (tampa, tempo de ciclo)

Pressionar btn_liga novamente retorna para DESLIGADA e limpa todas as flags

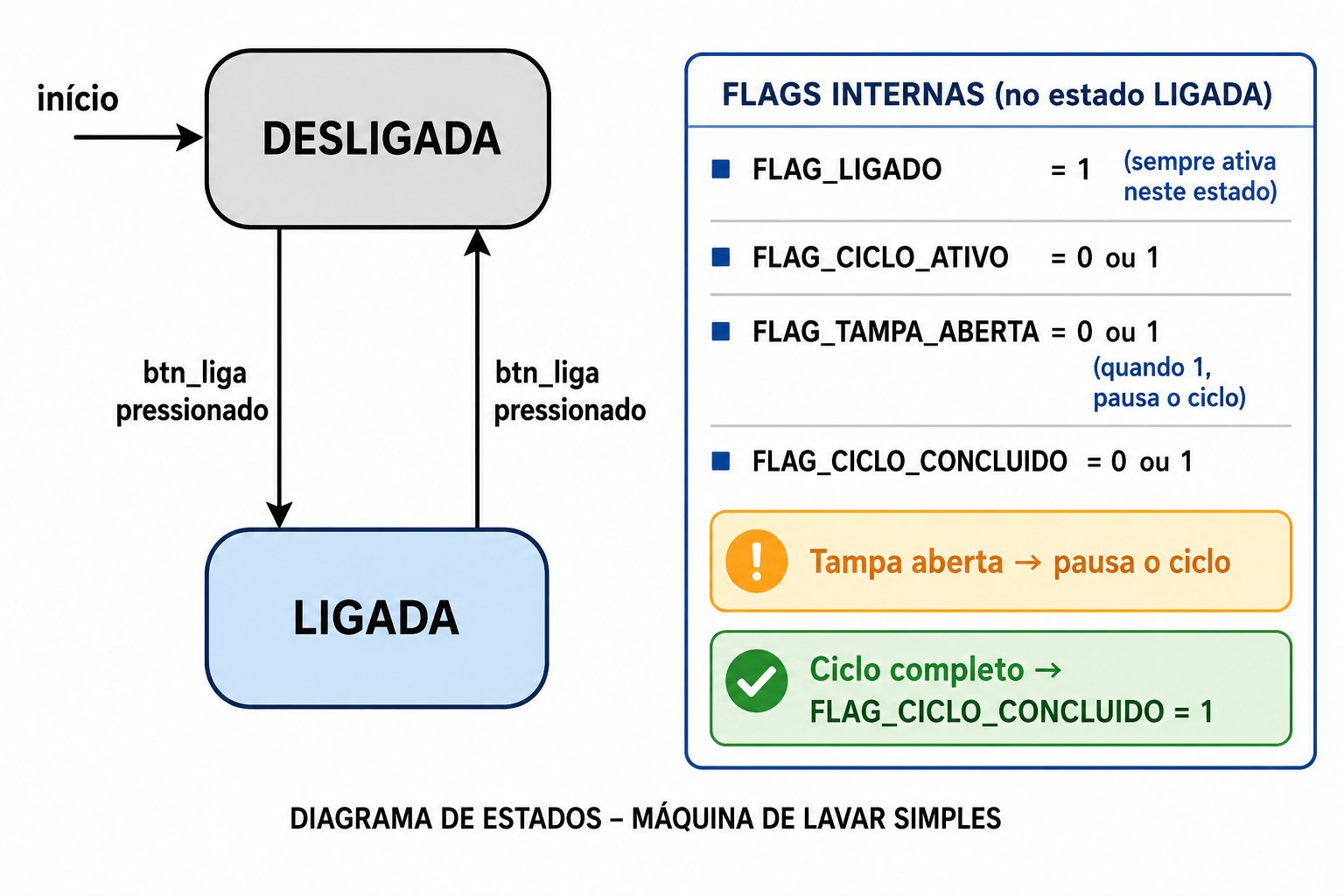

Diagrama de estados — Máquina de Lavar

Operações sobre flags

Cada flag é manipulada de forma independente com três operações:

Intenção	Operação	Efeito no byte
Ligar flag	`flags \\|= FLAG_X`	Seta apenas o bit da flag, preserva os demais
Desligar flag	`flags &= ~FLAG_X`	Limpa apenas o bit da flag, preserva os demais
Alternar flag	`flags ^= FLAG_X`	Inverte o bit — útil para botão de abrir/fechar
Testar flag	`flags & FLAG_X`	Retorna valor não-nulo se a flag estiver ativa

Exemplo passo a passo:

flags = 0b00000000        # início: tudo inativo

flags |= FLAG_LIGADO      # liga →  0b00000001
flags |= FLAG_CICLO_ATIVO # ciclo → 0b00000011
flags ^= FLAG_TAMPA_ABERTA # abre → 0b00000111  (ciclo pausado)
flags ^= FLAG_TAMPA_ABERTA # fecha →0b00000011  (ciclo retoma)

# testar se o ciclo pode avançar:
if (flags & FLAG_CICLO_ATIVO) and not (flags & FLAG_TAMPA_ABERTA):
    print("Lavando...")   # só entra aqui se ciclo ativo E tampa fechada

2. Circuito

Componente	Quantidade
ESP32 DevKit	1
LED (qualquer cor)	4
Resistor 220 Ω	4
Botão (pushbutton)	2
Resistor 10 kΩ	2

Conexões:

GPIO2  ──► R220 ──► LED_LIGADO        ──► GND   (Flag 0 — sistema ligado)
GPIO4  ──► R220 ──► LED_CICLO_ATIVO   ──► GND   (Flag 1 — ciclo em andamento)
GPIO5  ──► R220 ──► LED_TAMPA_ABERTA  ──► GND   (Flag 2 — tampa aberta)
GPIO18 ──► R220 ──► LED_CONCLUIDO     ──► GND   (Flag 3 — ciclo concluído)

GPIO13 ──► Botão LIGA/DESLIGA ──► 3,3V | GPIO13 ──► 10kΩ ──► GND
GPIO14 ──► Botão TAMPA        ──► 3,3V | GPIO14 ──► 10kΩ ──► GND

# Pico: LEDs em GPIO 0,1,2,3 | Botões em GPIO 14,15

3. Circuito Wokwi — diagram.json

{
  "version": 1,
  "author": "RMB - Mini Curso Embarcados — Aula 6",
  "editor": "wokwi",
  "parts": [
    { "type": "wokwi-esp32-devkit-v1", "id": "esp", "top": 0, "left": 0, "attrs": {} },
    { "type": "wokwi-led", "id": "led0", "top": 20, "left": 240, "attrs": { "color": "green"  } },
    { "type": "wokwi-led", "id": "led1", "top": 20, "left": 278, "attrs": { "color": "blue"   } },
    { "type": "wokwi-led", "id": "led2", "top": 20, "left": 316, "attrs": { "color": "yellow" } },
    { "type": "wokwi-led", "id": "led3", "top": 20, "left": 354, "attrs": { "color": "red"    } },
    { "type": "wokwi-resistor", "id": "r0", "top": 100, "left": 235, "rotate": 90, "attrs": { "value": "220" } },
    { "type": "wokwi-resistor", "id": "r1", "top": 100, "left": 273, "rotate": 90, "attrs": { "value": "220" } },
    { "type": "wokwi-resistor", "id": "r2", "top": 100, "left": 311, "rotate": 90, "attrs": { "value": "220" } },
    { "type": "wokwi-resistor", "id": "r3", "top": 100, "left": 349, "rotate": 90, "attrs": { "value": "220" } },
    { "type": "wokwi-pushbutton", "id": "btnL", "top": 180, "left": 200, "attrs": { "color": "green"  } },
    { "type": "wokwi-pushbutton", "id": "btnT", "top": 180, "left": 310, "attrs": { "color": "yellow" } },
    { "type": "wokwi-resistor",   "id": "rpL", "top": 220, "left": 160, "rotate": 90, "attrs": { "value": "10000" } },
    { "type": "wokwi-resistor",   "id": "rpT", "top": 220, "left": 270, "rotate": 90, "attrs": { "value": "10000" } }
  ],
  "connections": [
    [ "esp:2",  "r0:2", "green",  [] ], [ "r0:1", "led0:A", "green",  [] ], [ "led0:K", "esp:GND.1", "black", [] ],
    [ "esp:4",  "r1:2", "blue",   [] ], [ "r1:1", "led1:A", "blue",   [] ], [ "led1:K", "esp:GND.1", "black", [] ],
    [ "esp:5",  "r2:2", "yellow", [] ], [ "r2:1", "led2:A", "yellow", [] ], [ "led2:K", "esp:GND.1", "black", [] ],
    [ "esp:18", "r3:2", "red",    [] ], [ "r3:1", "led3:A", "red",    [] ], [ "led3:K", "esp:GND.1", "black", [] ],
    [ "esp:13", "btnL:1.l", "green",  [] ], [ "btnL:2.l", "esp:3V3", "red", [] ],
    [ "btnL:1.l", "rpL:1", "green", [] ], [ "rpL:2", "esp:GND.1", "black", [] ],
    [ "esp:14", "btnT:1.l", "yellow", [] ], [ "btnT:2.l", "esp:3V3", "red", [] ],
    [ "btnT:1.l", "rpT:1", "yellow", [] ], [ "rpT:2", "esp:GND.1", "black", [] ]
  ],
  "dependencies": {}
}

Atenção: este diagram.json é uma sugestão de ponto de partida. Valide e ajuste as conexões no Wokwi antes de usar com os alunos.

4. Código

# ============================================================
# Aula 6 — Flags na Prática: Máquina de Lavar
#
# Flags representam condições simultâneas do sistema.
# Uma máquina de estados simples (DESLIGADA / LIGADA)
# controla o fluxo principal; as flags detalham o
# comportamento interno no estado LIGADA.
#
# Botão LIGA (GPIO13): liga / desliga a máquina
# Botão TAMPA (GPIO14): simula abrir / fechar a tampa
#
# LEDs:
#   GPIO2  → FLAG_LIGADO        (verde)
#   GPIO4  → FLAG_CICLO_ATIVO   (azul)
#   GPIO5  → FLAG_TAMPA_ABERTA  (amarelo)
#   GPIO18 → FLAG_CICLO_CONCLUIDO (vermelho)
# ============================================================

from machine import Pin
import time

# --- pinos ---
led_ligado     = Pin(2,  Pin.OUT)
led_ciclo      = Pin(4,  Pin.OUT)
led_tampa      = Pin(5,  Pin.OUT)
led_concluido  = Pin(18, Pin.OUT)

btn_liga  = Pin(13, Pin.IN)   # pull-down externo
btn_tampa = Pin(14, Pin.IN)   # pull-down externo

# Pico: led_ligado=Pin(0,OUT) | led_ciclo=Pin(1,OUT)
# Pico: led_tampa=Pin(2,OUT)  | led_concluido=Pin(3,OUT)
# Pico: btn_liga=Pin(14,IN)   | btn_tampa=Pin(15,IN)

# --- definição das flags ---
FLAG_LIGADO          = 0b00000001   # bit 0
FLAG_CICLO_ATIVO     = 0b00000010   # bit 1
FLAG_TAMPA_ABERTA    = 0b00000100   # bit 2
FLAG_CICLO_CONCLUIDO = 0b00001000   # bit 3

# --- estados da máquina ---
DESLIGADA = 0
LIGADA    = 1

# --- variáveis de controle ---
estado = DESLIGADA
flags  = 0b00000000      # todas as flags inativas no início
tempo_ciclo = 8          # duração do ciclo em segundos (simulado)

# --- funções auxiliares ---
def aplicar_leds(f):
    """Reflete o byte de flags nos LEDs."""
    led_ligado.value(1    if f & FLAG_LIGADO          else 0)
    led_ciclo.value(1     if f & FLAG_CICLO_ATIVO     else 0)
    led_tampa.value(1     if f & FLAG_TAMPA_ABERTA    else 0)
    led_concluido.value(1 if f & FLAG_CICLO_CONCLUIDO else 0)

def print_flags(f):
    """Exibe o estado atual das flags no terminal."""
    print(f"flags = 0b{f:08b}")
    print(f"  LIGADO={bool(f & FLAG_LIGADO)}"
          f"  CICLO={bool(f & FLAG_CICLO_ATIVO)}"
          f"  TAMPA={bool(f & FLAG_TAMPA_ABERTA)}"
          f"  CONCLUIDO={bool(f & FLAG_CICLO_CONCLUIDO)}")

def btn_pressionado(btn):
    """Lê botão com debounce simples."""
    if btn.value():
        time.sleep_ms(20)
        return btn.value()
    return False

# --- estado inicial ---
aplicar_leds(flags)
print("Máquina de lavar — aguardando...")
print("Botão VERDE: liga/desliga | Botão AMARELO: tampa")

# --- loop principal ---
while True:

    # ── DESLIGADA ─────────────────────────────────────────────────
    if estado == DESLIGADA:
        if btn_pressionado(btn_liga):
            # liga a máquina: seta FLAG_LIGADO e inicia ciclo
            flags |= FLAG_LIGADO           # liga
            flags |= FLAG_CICLO_ATIVO      # inicia ciclo
            flags &= ~FLAG_CICLO_CONCLUIDO # limpa conclusão anterior
            estado = LIGADA
            inicio_ciclo = time.time()
            aplicar_leds(flags)
            print("\n[LIGADA] Ciclo iniciado.")
            print_flags(flags)
            time.sleep_ms(300)             # debounce

    # ── LIGADA ────────────────────────────────────────────────────
    elif estado == LIGADA:

        # botão TAMPA: alterna flag de tampa aberta / fechada
        if btn_pressionado(btn_tampa):
            flags ^= FLAG_TAMPA_ABERTA     # toggle: abre ou fecha
            if flags & FLAG_TAMPA_ABERTA:
                print("[TAMPA] Aberta — ciclo pausado!")
            else:
                print("[TAMPA] Fechada — ciclo retomado.")
            aplicar_leds(flags)
            print_flags(flags)
            time.sleep_ms(300)

        # botão LIGA: desliga a máquina
        if btn_pressionado(btn_liga):
            flags = 0b00000000             # limpa todas as flags
            estado = DESLIGADA
            aplicar_leds(flags)
            print("\n[DESLIGADA] Máquina desligada.")
            time.sleep_ms(300)

        # progresso do ciclo — só avança se tampa estiver fechada
        if (flags & FLAG_CICLO_ATIVO) and not (flags & FLAG_TAMPA_ABERTA):
            tempo_decorrido = time.time() - inicio_ciclo
            if tempo_decorrido >= tempo_ciclo:
                # ciclo concluído
                flags &= ~FLAG_CICLO_ATIVO      # encerra ciclo
                flags |= FLAG_CICLO_CONCLUIDO   # sinaliza conclusão
                aplicar_leds(flags)
                print("\n[CONCLUÍDO] Ciclo finalizado!")
                print_flags(flags)

    time.sleep_ms(50)   # cadência do loop

5. Experimento

Execute o código e siga a sequência abaixo, observando os LEDs e o terminal a cada passo.

a) Complete a tabela conforme você executa cada ação:

Ação	`flags` em binário	LEDs acesos
Início (desligada)	`0b00000000`	nenhum
Pressiona LIGA	`0b________`	___
Pressiona TAMPA (abre)	`0b________`	___
Pressiona TAMPA (fecha)	`0b________`	___
Aguarda ciclo concluir	`0b________`	___
Pressiona LIGA (desliga)	`0b________`	___

b) Quando a tampa está aberta, o LED de ciclo apaga? Por que ou por que não?

c) A linha flags ^= FLAG_TAMPA_ABERTA usa o operador XOR. O que ele faz aqui que |= não faria?

d) A linha flags &= ~FLAG_CICLO_CONCLUIDO usa ~ (NOT). Explique por que não é possível usar flags &= 0 para limpar apenas essa flag:

e) Ao desligar a máquina, o código faz flags = 0b00000000. Por que não usar flags &= ~FLAG_LIGADO nesse momento?

6. Desafio

Desafio principal: adicione uma flag FLAG_ENXAGUE (bit 4) que é setada automaticamente quando o ciclo principal termina. O enxague dura 4 segundos, e só após ele terminar a flag FLAG_CICLO_CONCLUIDO é ativada:

FLAG_ENXAGUE = 0b00010000   # bit 4

# modifique o bloco de conclusão do ciclo:
if tempo_decorrido >= tempo_ciclo:
    flags &= ~FLAG_CICLO_ATIVO
    flags |= FLAG_ENXAGUE          # inicia enxague
    inicio_enxague = time.time()
    print("\n[ENXAGUE] Iniciado...")
    aplicar_leds(flags)

# adicione verificação do enxague:
if flags & FLAG_ENXAGUE:
    if time.time() - inicio_enxague >= 4:
        flags &= ~FLAG_ENXAGUE
        flags |= FLAG_CICLO_CONCLUIDO
        print("[CONCLUÍDO] Enxague finalizado!")
        aplicar_leds(flags)

Desafio bônus: crie uma função flags_ativas(f) que retorne uma lista com os nomes das flags ativas:

def flags_ativas(f):
    mapa = {
        FLAG_LIGADO:          "LIGADO",
        FLAG_CICLO_ATIVO:     "CICLO_ATIVO",
        FLAG_TAMPA_ABERTA:    "TAMPA_ABERTA",
        FLAG_CICLO_CONCLUIDO: "CICLO_CONCLUIDO",
    }
    return [nome for flag, nome in mapa.items() if f & flag]

# uso:
print("Ativas:", flags_ativas(flags))

Resumo da aula

Flags representam condições simultâneas — diferente de estados, várias podem estar ativas ao mesmo tempo
|= FLAG_X seta uma flag sem afetar as demais
&= ~FLAG_X limpa uma flag sem afetar as demais
^= FLAG_X alterna (toggle) uma flag — útil para botões que abrem e fecham
& FLAG_X testa se uma flag está ativa — retorna valor não-nulo se sim
Flags e estados se complementam: o estado diz onde o sistema está, as flags dizem como ele está

*← Aula 5

Próxima → Aula 7: UART — Primeiros Bytes*
